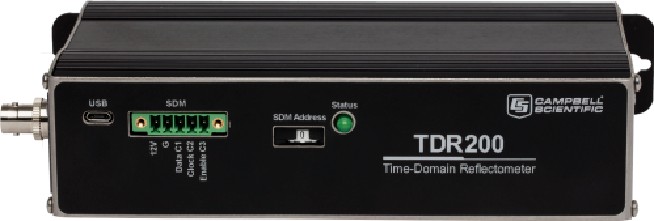

TDR200時域反射儀

TDR200時域反射儀是坎貝爾科學時域反射儀（TDR）系統的核心。 TDR系統準確地確定土壤體積含水量、土壤體積電導率、巖體變形或用戶特定的時域測量。一個Campbell Scientific數據記錄器可以控制多個TDR200反射計。

型號 : TDR200

產地 : 美國

產品詳情

用途：

TDR200時域反射儀是坎貝爾科學時域反射儀（TDR）系統的核心。

TDR系統準確地確定土壤體積含水量、土壤體積電導率、巖體變形或用戶特定的時域測量。

一個Campbell Scientific數據記錄器可以控制多個TDR200反射計。

特點：

低功率
強度高，耐用
靈敏度高
低噪聲
高級波形濾波高級波形
分析算法向后兼容TDR100系統（僅限CRBasic數據記錄器）
60 Hz高頻記錄l
可同時測量512個TDR探針

詳細說明：

TDR200產生一個短上升時間電磁脈沖，該脈沖被施加到同軸系統，該系統包括用于土壤水分測量的TDR探頭。然后，反射計對得到的反射波形進行采樣和數字化，以進行分析或存儲。

經過的行進時間和脈沖反射幅度包含車載處理器用于快速準確地確定土壤體積含水量、土壤體積電導率、巖體變形或用戶特定時域測量的信息。

數據記錄器收集250點波形，并在大約兩秒內對其進行分析。每個波形可以有多達10112個數據點，用于監測巖體變形或邊坡穩定性中使用的長電纜長度。先進的噪聲濾波和平均使在嘈雜環境中進行精確測量成為可能。完整的系統基于TDR200的完整系統包括TDR200、SDM8X50多路復用器、數據記錄器、電源、外殼和探頭。傳感器設置、故障排除和程序生成。

土壤水分測量應用：

一個CSI數據采集器可最多同時連接并控制16個TDR200時域反射計，從而實現大范圍的組網測量。該TDR系統包括多種類型的土壤探頭，用戶可根據測量深度、土壤類型等的不同需要選擇不同類型的探頭。一套TDR系統可最多連接512個TDR土壤水分探頭。

PCTDR軟件能夠提供系統控制、對監測數據的處理和故障診斷等功能。

技術規格：

TDR200時域反射儀
測量參數	多孔介質（如土壤）的體積含水量（VWC）、土壤電導率（EC）、巖體變形
脈沖發生器輸出	250 mV至50Ω
輸出阻抗	50Ω±1%
組合脈沖發生器的時間響應 &采樣電路	≤85 ps
脈沖發生器畸變	±16%（前1 ns內） ±1%（1 ns后）
脈沖長度	25.5 μs
波形平均	1至128
工作溫度范圍	-50° to +70°C
電源電壓	未調節的12 Vdc（9.6至16 Vdc）最大150 mA，USB供電（5 Vdc）
所需設備	測量系統
尺寸	21.6 x 5.1 x 10.7厘米（8.5 x 2.0 x 4.2英寸）
重量	0.79公斤（1.75磅）
波形采集（-注-選定長度上的20至10112個波形值距離為Vp=1。時間是單向的）
廣泛波	0至3800 m（距離）0至27.75μs（時間）
分辨率	1.35毫米（距離） <4.4 ps（時間
探針間距/直徑/長度	32毫米/3.3毫米/120毫米
靜電防護	空氣±8 kV至2Ω 觸點±4 kV至2Ω 浪涌±2 kV至2Ω
電力消耗	測量期間120mA,睡眠模式1 mA。

SDM8X50 系列擴展板		圖片
輸入電壓	12V DC
功耗	不活動時：< 1 mA 工作是：約90mA
重量	590g
安裝尺寸	24.9 x 12.2 x 4.6 cm

土壤水分傳感器（TDR）

SS-TDR200系統，屬于可定制系統，有多中TDR探頭可供選擇，如：CS605、CS610、CS630、CS635、CS640、CS645.

探頭型號	探針尺寸	探頭體尺寸	電纜類型	適用范圍	最大電纜長度
CS605	長：30cm 直徑：0.475cm	長：10.8 cm 寬：7.0 cm 厚：1.9 cm	RG58	小于1.4 dS/m 推薦普通土壤使用	15 m
CS610	長：30cm 直徑：0.475cm	長：10.8 cm 寬：7.0 cm 厚：1.9 cm	RG8 低損耗	小于1.4 dS/m 推薦普通土壤使用	25 m
CS630	長：15cm 直徑：0.318cm	長：5.75 cm 寬：4.0 cm 厚：1.25 cm	RG58	小于3.5 dS/m 推薦高電導率土壤使用	15 m
CS635	長：15cm 直徑：0.318cm	長：5.75 cm 寬：4.0 cm 厚：1.25 cm	LMR-200 低損耗	小于3.5 dS/m 推薦高電導率土壤使用	25 m
CS640	長：7.5cm 直徑：0.159cm	長：4.5 cm 寬：2.2 cm 厚：1.0 cm	RG58	小于5.0 dS/m 推薦超高電導率土壤使用	15 m
CS645	長：7.5cm 直徑：0.159cm	長：4.5 cm 寬：2.2 cm 厚：1.0 cm	LMR-200 低損耗	小于5.0 dS/m 推薦超高電導率土壤使用	25 m
