CS650土壤水分電導率溫度傳感器

CS650是一款多參數智能傳感器，使用創新技術監測土壤體積含水量、體積電導率和溫度。輸出SDI-12信號，可兼容多種數據采集器。

型號 : CS650

產地 : 美國

產品詳情

介紹：

特點：

測量樣本越大，誤差越小。
土壤質地和電導率影響校正后的測量值
能估算各種礦物土壤的土壤含水量
多功能傳感器——測量介電常數、體積電導率（EC）和土壤溫度

測量原理介紹：

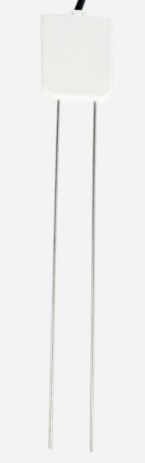

CS650由兩個連接到印刷電路板的12厘米長的不銹鋼棒組成。電路板封裝在環氧樹脂中，屏蔽電纜連接到電路板上，用于數據記錄器連接。

CS650測量傳播時間、信號衰減和溫度。然后從這些原始值中導出介電常數、體積含水量和體積電導率。

測量的信號衰減用于校正對反射檢測的損耗影響，從而校正傳播時間測量。這種損耗效應校正可以精確測量體積導電率 ≤8 dS m^-1 的土壤含水量，而無需進行特定土壤校準。土壤體積電導率也通過衰減測量進行計算。與環氧樹脂表面附近的探針接觸的熱敏電阻測量溫度。傳感器的水平安裝提供了與含水量相同深度的精確土壤溫度測量。

技術參數

CS650土壤三參數傳感器
測量參數	土壤電導率（EC）、相對介電常數、體積含水量（VWC）、土壤溫度
所需設備	測量系統
土壤適宜性	探針容易安裝在堅硬的土壤中，適用于電導率較高的土壤。
探針	不可更換
傳感器	不可替換（封裝產品）
感應體積	7800 cm3（每個探桿周圍約7.5 cm半徑，探桿末端外4.5 cm）
電磁波	符合CE標準（符合EN61326靜電放電和浪涌防護要求。）
工作溫度范圍	-50° to +70°C
ADC	24位
信號輸出	SDI-12；串行RS-232
預熱時間	3s
測量時間	測量3ms；600毫秒完成SDI-12命令
工作電壓	6至18 Vdc（必須能夠在12 Vdc下提供45 mA。
最大電纜長度	610米（2000英尺）的組合長度，最多可連接到同一數據記錄器控制端口的25個傳感器
探針間距/直徑/長度	32毫米/3.3毫米/300毫米
防塵防水等級	IP68
靜態電力消耗（12）	135 μA typical (@ 12 Vdc)
動態電力消耗（12V）	80 mA（@6 Vdc）45 mA（@12 Vdc）35 mA（@18 Vdc）
供電保護	反極性保護; 過電壓保護達30 V
探頭尺寸	856318
重量	探針重量280克（8.5盎司），不帶電纜
電導率
土壤水EC	0 to 3 dS/m
土壤間隙EC	0 to 3 dS/m
精度	±(5% of reading + 0.05 dS/m)
準確度	0.5% of BEC
相對介電常數
測量范圍	1到81
精度	溶液EC≤8 dS/m時，從1到40的±（讀數+0.8的3%） ±1.4（溶液EC從40到81≤1dS/m）
準確度	< 0.02
單位體積含水量
測量范圍	0~100%（使用M4命令）
含水量精度	±3%（工廠VWC模型的典型值），其中溶液EC<10 dS/m ±1%（具有土壤特定校準），其中溶液EC< 3 dS/m
土壤溫度
測量范圍	-50° to +70°C
分辨率	0.001°C
精度	±0.1°C（當探頭主體埋在土壤中時，適用于典型的土壤溫度[0至40°C]） ±0.5°C（適用于全溫度范圍
準確度	±0.02°C

CS650土壤水分電導率溫度傳感器
