系統簡介：

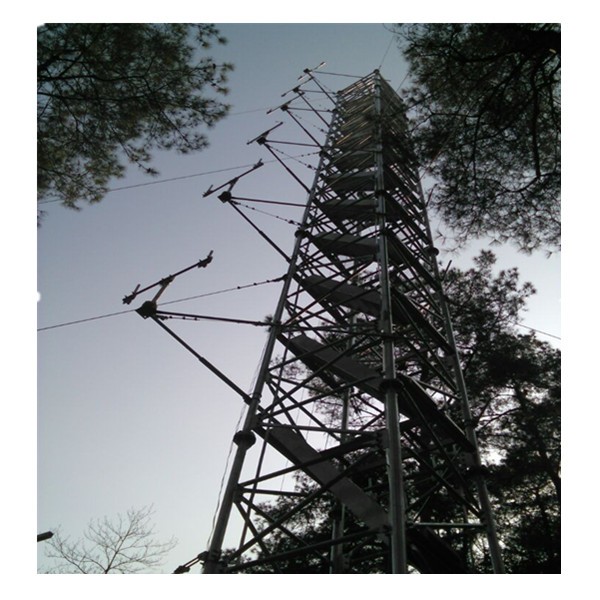

DJ-6515D梯度氣象監測系統是針對各要素垂直空間分布測量而設計的高精度氣象監測系統，能對大氣平均特征和湍流特征進行直接測量。實現對不同下墊面的邊界層能量、輻射、多種物質交換、阻尼和擾動的觀測和研究。選用世界氣象組織認可的高精度傳感器，模塊化結構，設置簡單，安裝操作便捷，易于維護，出廠前經嚴格測試，安全可靠，運行穩定，可長期置于野外無人看管。

DJ-6515D梯度氣象監測系統測量的是一個垂直方向空氣、土壤不同高度和深度的氣象要素，空氣中測量的是風速風向、溫濕度、輻射、降雨、大氣壓等參數；土壤中測量的是溫度、濕度、鹽度、熱通量等。

系統特點：

• 適合長期定點監測

• 傳感器穩定性好，響應速度快

• 大容量存儲空間,RS232串口連接電腦，數據傳輸軟件

• 配置靈活，可根據需要自由搭配不同傳感器

• 堅固的防護外殼:適合于戶外安裝

• 支持太陽能供電方式，做到無人值守運行

• 支持GPRS無線輸出數據

測量參數：

風速風向、溫濕度、輻射、降雨、大氣壓、土壤溫濕度、鹽度、熱通量等

可擴展測量參數：

空氣質量、表面溫度等

綜合平臺對接能力（可選）：

提供多種API接口和協議(HTTP,FTP,自定義協議，定時上報，Modbus RTU，水文規約，環保規約等)

云平臺服務（可選）：

點將科技提供SaaS平臺服務，可以實現在線查看，下載數據，分析數據圖表，閾值報警等功能

遠程通訊方式（可選）：

全網通2G/3G/4G/5G、NB-IOT、Cat-1等移動網絡通信；可選WIFI、以太網等上網方式；

衛星（北斗、銥星、海事衛星）等通信方式

本地通訊方式（可選）：

USB、RS232通信（默認）、LORA、Zigbee、WIFI或本地短距離無線組網通訊等

系統組成：

系統主機：CR1000X數據采集器（點擊查看技術參數）

傳感器：

HygroVUE?10數字溫濕度傳感器（點擊查看技術參數）

CS106氣壓傳感器（點擊查看技術參數）

014A風速傳感器（點擊查看技術參數）

024A風向傳感器（點擊查看技術參數）

SP-110-SS總輻射傳感器（點擊查看技術參數）

SQ-100X-SS 光量子傳感器（點擊查看技術參數）

TE525MM雨量傳感器（點擊查看技術參數）

TDR-315N 土壤水分溫度電導率傳感器（點擊查看技術參數）

HFP01SC自校準土壤熱通量傳感器（點擊查看技術參數）

系統附件：防護機箱套件，安裝支架套件，太陽能供電套件（可選交流供電套件），無線傳輸模塊（選配）

可提供定制化方案，更多相關信息請聯系點將科技

部件介紹：

T40W-40AH (40W/40AH太陽能供電套件)
太陽能組件技術參數
額定峰值功率	40W
開路電壓（Voc）	21.5V
峰值電壓（Vmp）	17.5V
峰值電流（Imp）	2.29A
短路電流（Isc）	2.55A
執行標準	GB/T 9535-1998
電池片效率	≥16%
使用環境溫度	-40℃到85℃
FF	73%
表面最大負載能力	60m/s（200kg/sq.m）
蓄電池技術參數
額定電壓	12V
額定容量	40AH
內部電阻	完全充電后以交流阻抗法測試，必須低于 10mΩ
容量保存性能	完全充電之后放置 28 天，容量保存應過 96%以上（放置溫度：25℃±5℃）
使用溫度范圍	-40℃ 至 50℃
保存溫度范圍	5℃ 至 40℃
封裝	使用壽命長，特殊的密封結構和阻燃外殼
整體技術參數和性能
供電輸出	雙USB輸出5VDC/2.4A 接線端子輸出12V/10A
保護和自恢復功能	具有充放電保護及自恢復功能
顯示功能	LCD數據顯示，直觀顯示工作狀態、功率等信息

防護機箱套件
防護機箱主體材料	聚碳酸酯（英文簡稱PC）
防護等級	IP65; IK08
鎖的位置	長邊位置帶雙鎖
使用環境溫度	-40℃ ~ 80℃
電氣絕緣	完全絕緣
抗紫外線能力	UL 508
可燃性等級	UL 746C 5"
執行標準	EN 62208:2011、IEC 62208:2011、 IEC 61439-4:2012
灼熱絲測試 （IEC 695-2-1）℃	960℃
安裝適配能力	適用于直徑30mm – 110mm圓管、方管或者角鋼

4G全網通通訊技術參數表
標準及頻段	支持全網：LTE FDD、LTE TDD、EVDO、WCDMA、TD-SCDMA、CDMA1X、GPRS/EDGE
理論帶寬	LTE FDD：150Mbps(DL)，50Mbps(UL) LTE TDD：130Mbps(DL)，35Mbps(UL) DC-HSPA+：42Mpbs(DL)，5.76 Mbps(UL) TD-HSPA+：4.2Mbps(DL)，2.2Mbps(UL) EVDO Rev. A：3.1Mbps(DL)，1.8Mbps(UL)
發射功率	<23dBm
接收靈敏度	<-98dBm
CPU	工業級32位通信處理器
天線接口	標準SMA陰頭天線接口，特性阻抗50歐
SIM/UIM卡接口	標準的抽屜式用戶卡接口，支持1.8V/3V SIM/UIM卡，內置15KV ESD保護
供電	DC 5~36V
工作環境	溫度：-35~+75oC 濕度：95%(無凝結)
省電和激活	支持短信激活、IO激活、電話激活等
*連接協議	TCP、DCTCP、DCUDP、SMSCLI、SMSSER、HTTP、MQTT、連接DJ_CLOUD私有協議
