DJ-6317B包裹式莖流(液流)監測系統

包裹莖流傳感器采用了組織熱平衡法(THB)或莖表熱平衡法測量植物莖內液流量。該傳感器是非侵入式的，對植物無傷害(一般對植物加熱1oC~ 5oC)。組織熱平衡法(THB)或莖表熱平衡法已被廣泛應用于大多數主要農作物和許多樹種，被證明是科學有效的方法。該方法無須校準，可直接通過能量平衡和植物液體流動的熱對流速率測量莖流通量。

型號 : DJ-6317B

產地 :

產品詳情

系統介紹：

工作原理：

組織熱平衡法(THB)或莖表熱平衡法(SHB2 stem surfaceheat balance)由Cermák于1973年提出，是一種間接測量樹木水分消耗的方法。其運用一個加熱套裹在莖或枝條外面連續加熱樹皮、木材，莖表面的溫度通過幾對安裝在周圍的溫度傳感器來感應，由熱電偶輸出溫差電勢求得植物液流帶走的能量，轉化為實時液流。這種方法適用于單株植物整體蒸發量的無傷探測，精度較高。

系統特點：

適合長期定點監測。
傳感器穩定性好，響應速度快。
配置靈活，可根據需要自由搭配不同傳感器。
支持太陽能供電方式，做到無人值守運行。

應用：

研究植物水分的蒸騰。
進行不同物種、不同品種的差異比較。
研究生長環境對植物的影響。

測量參數：

植物莖流（液流）速率、植物莖流量

可擴展測量參數：

植物生長量、土壤水分、溫度、電導率、空氣溫濕度、風速風向、氣壓、雨量

綜合平臺對接能力（可選）：

提供多種API接口和協議(HTTP,FTP,自定義協議，定時上報，Modbus RTU，水文規約，環保規約等)

云平臺服務（可選）：

點將科技提供SaaS平臺服務，可以實現在線查看，下載數據，分析數據圖表，閾值報警等功能

遠程通訊方式（可選）：

全網通2G/3G/4G/5G、NB-IOT、Cat-1等移動網絡通信；可選WIFI、以太網等上網方式；

衛星（北斗、銥星、海事衛星）等通信方式

本地通訊方式（可選）：

USB、RS232通信（默認）、LORA、Zigbee、WIFI或本地短距離無線組網通訊等

系統組成：

系統主機：CR1000X數據采集器（點擊查看技術參數）

傳感器：

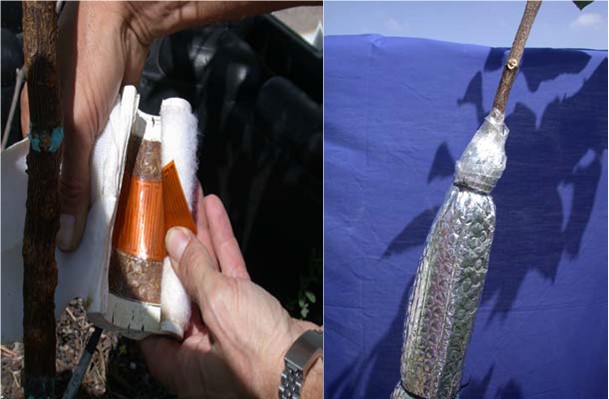

包裹莖流傳感器

莖流傳感器介紹：

包裹莖流傳感器	莖桿直徑		高度	輸入電壓	典型能耗	TC對數量	TC間距
	最小	最大	mm	V	W		dX(mm)
微傳感器
SGA2-WS	2.1	3.5	35	2.3	0.05	1	0
SGA3-WS	2.7	4	35	2.3	0.05	1	0
SGA5-WS	5	7	35	4	0.08	2	3
莖桿測量計
SGA9-WS	8	12	70	4	0.1	2	4
SGA10-WS	9	13	70	4	0.1	2	4
SGA13-WS	12	16	70	4	0.15	2	4
SGB16-WS	15	19	70	4	0.2	2	5
SGB19-WS	18	23	130	4.5	0.3	2	5
SGB25-WS	24	32	110	4.5	0.5	2	7
枝干測量計
SGB35-WS	32	45	255	6	0.9	4	10
SGB50-WS	45	65	305	6	1.4	8	10
SGA70-WS	65	90	410	6	1.6	8	13
SGA100-WS	100	125	460	8.5	4	8	15
SGA150-WS	150	165	900	9	13	8	20

T100W-100AH (100W/100AH太陽能供電套件)
太陽能組件技術參數
額定峰值功率	100W
開路電壓（Voc）	22.4V
峰值電壓（Vmp）	18.2V
峰值電流（Imp）	5.49A
短路電流（Isc）	5.95A
執行標準	GB/T 9535-1998
電池片效率	≥16%
使用環境溫度	-40℃到85℃
FF	73%
表面最大負載能力	60m/s（200kg/sq.m）
蓄電池技術參數
額定電壓	12V
額定容量	100AH
內部電阻	完全充電后以交流阻抗法測試，必須低于 10mΩ
容量保存性能	完全充電之后放置 28 天，容量保存應過 96%以上（放置溫度：25℃±5℃）
使用溫度范圍	-40℃ 至 50℃
保存溫度范圍	5℃ 至 40℃
封裝	使用壽命長，特殊的密封結構和阻燃外殼
整體技術參數和性能
供電輸出	雙USB輸出5VDC/2.4A 接線端子輸出12V/10A
保護和自恢復功能	具有充放電保護及自恢復功能
顯示功能	LCD數據顯示，直觀顯示工作狀態、功率等信息

防護機箱套件
防護機箱主體材料	聚碳酸酯（英文簡稱PC）
防護等級	IP65; IK08
鎖的位置	長邊位置帶雙鎖
使用環境溫度	-40℃ ~ 80℃
電氣絕緣	完全絕緣
抗紫外線能力	UL 508
可燃性等級	UL 746C 5"
執行標準	EN 62208:2011、IEC 62208:2011、 IEC 61439-4:2012
灼熱絲測試（IEC 695-2-1）℃	960℃
安裝適配能力	適用于直徑30mm – 110mm圓管、方管或者角鋼

4G全網通通訊技術參數表
標準及頻段	支持全網：LTE FDD、LTE TDD、EVDO、WCDMA、TD-SCDMA、CDMA1X、GPRS/EDGE
理論帶寬	LTE FDD：150Mbps(DL)，50Mbps(UL) LTE TDD：130Mbps(DL)，35Mbps(UL) DC-HSPA+：42Mpbs(DL)，5.76 Mbps(UL) TD-HSPA+：4.2Mbps(DL)，2.2Mbps(UL) EVDO Rev. A：3.1Mbps(DL)，1.8Mbps(UL)
發射功率	<23dBm
接收靈敏度	<-98dBm
CPU	工業級32位通信處理器
天線接口	標準SMA陰頭天線接口，特性阻抗50歐
SIM/UIM卡接口	標準的抽屜式用戶卡接口，支持1.8V/3V SIM/UIM卡，內置15KV ESD保護
供電	DC 5~36V
工作環境	溫度：-35~+75oC 濕度：95%(無凝結)
省電和激活	支持短信激活、IO激活、電話激活等
*連接協議	TCP、DCTCP、DCUDP、SMSCLI、SMSSER、HTTP、MQTT、連接DJ_CLOUD私有協議
