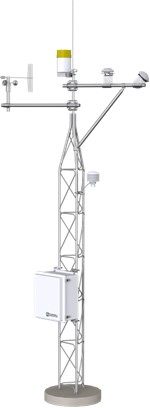

系統介紹：DJ-6511B太陽能輻射監測系統是一款專門為太陽能監測應用而設計的自動數據采集系統，典型的應用包括施工前階段太陽能資源評估、基線數據收集和性能監測，還可適用于固定角度太陽能光伏發電的用戶。該系統監測測量組件平面輻射POA和總輻射GHI，客戶可使用數據與發電量進行計算可以得到發電效率。系統可以很容易地為工作站通信到安裝等方面進行定制配件。通過環境、逆變器和儀表數據的單點數據網關，簡化了采集系統數據的過程。DJ-6511B使用CSI公司產品功能強大、可靠性高的數據采集器CR1000X，同時該系統可額外配其它傳感器，測量其它氣象要素，對組件進行全面的觀測。

系統特點：

•  采用預接線/預編程集成設計，縮短了安裝時間。

•  使用外殼外部的密封圓形連接器，簡化傳感器連接。

•  提供電池后備系統，可在斷電或網絡故障時進行數據采集。

•  模塊化設計可讓用戶自行定制需要測量的數據傳感器。

•  支持Modbus、CanBus和DNP 3.0，簡化了集成。

測量參數：

平面輻射、總輻射、降水、風速風向、空氣溫濕度、大氣壓力、太陽能板表面溫度等

可擴展測量參數：

太陽位置、可見度、雪水平等

綜合平臺對接能力（可選）：

提供多種API接口和協議(HTTP,FTP,自定義協議，定時上報，Modbus RTU，水文規約，環保規約等)

云平臺服務（可選）：

點將科技提供SaaS平臺服務，可以實現在線查看，下載數據，分析數據圖表，閾值報警等功能

遠程通訊方式（可選）：

全網通2G/3G/4G/5G、NB-IOT、Cat-1等移動網絡通信；可選WIFI、以太網等上網方式；

衛星（北斗、銥星、海事衛星）等通信方式

本地通訊方式（可選）：

USB、RS232通信（默認）、LORA、Zigbee、WIFI或本地短距離無線組網通訊等

系統組成：

系統主機：CR1000X數據采集器（點擊查看技術參數）

傳感器：

HYGROVUE10 空氣溫濕度傳感器（點擊查看技術參數）

EQ08-S輻射傳感器（點擊查看技術參數）

CS106氣壓傳感器（點擊查看技術參數）

034B 風速風向傳感器（點擊查看技術參數）

CS241 背面溫度傳感器（點擊查看技術參數）

TE525MM雨量傳感器（點擊查看技術參數）

其他部件：

T40W-40AH (40W/40AH太陽能供電套件)
太陽能組件技術參數
額定峰值功率	40W
開路電壓（Voc）	21.5V
峰值電壓（Vmp）	17.5V
峰值電流（Imp）	2.29A
短路電流（Isc）	2.55A
執行標準	GB/T 9535-1998
電池片效率	≥16%
使用環境溫度	-40℃到85℃
FF	73%
表面最大負載能力	60m/s（200kg/sq.m）
蓄電池技術參數
額定電壓	12V
額定容量	40AH
內部電阻	完全充電后以交流阻抗法測試，必須低于 10mΩ
容量保存性能	完全充電之后放置 28 天，容量保存應過 96%以上（放置溫度：25℃±5℃）
使用溫度范圍	-40℃ 至 50℃
保存溫度范圍	5℃ 至 40℃
封裝	使用壽命長，特殊的密封結構和阻燃外殼
整體技術參數和性能
供電輸出	雙USB輸出5VDC/2.4A 接線端子輸出12V/10A
保護和自恢復功能	具有充放電保護及自恢復功能
顯示功能	LCD數據顯示，直觀顯示工作狀態、功率等信息

防護機箱套件
防護機箱主體材料	聚碳酸酯（英文簡稱PC）
防護等級	IP65; IK08
鎖的位置	長邊位置帶雙鎖
使用環境溫度	-40℃ ~ 80℃
電氣絕緣	完全絕緣
抗紫外線能力	UL 508
可燃性等級	UL 746C 5"
執行標準	EN 62208:2011、IEC 62208:2011、 IEC 61439-4:2012
灼熱絲測試 （IEC 695-2-1）℃	960℃
安裝適配能力	適用于直徑30mm – 110mm圓管、方管或者角鋼

4G全網通通訊技術參數表
標準及頻段	支持全網：LTE FDD、LTE TDD、EVDO、WCDMA、TD-SCDMA、CDMA1X、GPRS/EDGE
理論帶寬	LTE FDD：150Mbps(DL)，50Mbps(UL) LTE TDD：130Mbps(DL)，35Mbps(UL) DC-HSPA+：42Mpbs(DL)，5.76 Mbps(UL) TD-HSPA+：4.2Mbps(DL)，2.2Mbps(UL) EVDO Rev. A：3.1Mbps(DL)，1.8Mbps(UL)
發射功率	<23dBm
接收靈敏度	<-98dBm
CPU	工業級32位通信處理器
天線接口	標準SMA陰頭天線接口，特性阻抗50歐
SIM/UIM卡接口	標準的抽屜式用戶卡接口，支持1.8V/3V SIM/UIM卡，內置15KV ESD保護
供電	DC 5~36V
工作環境	溫度：-35~+75oC 濕度：95%(無凝結)
省電和激活	支持短信激活、IO激活、電話激活等
*連接協議	TCP、DCTCP、DCUDP、SMSCLI、SMSSER、HTTP、MQTT、連接DJ_CLOUD私有協議
